ساخت جک هیدرولیک باوسایل ساده
(کپی برداری باذکرمنبع بلامانع است)

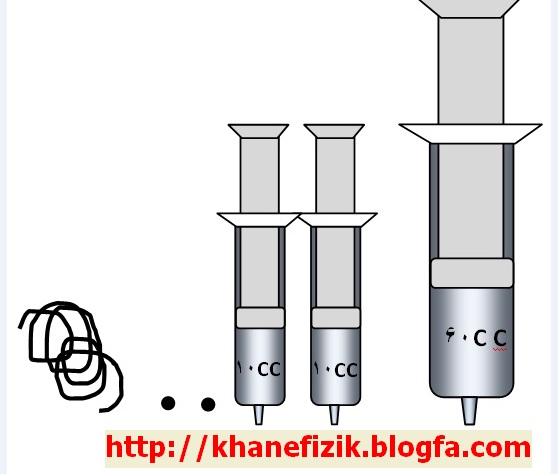

وسایل موردنیاز:
1-سرنگ 10سی سی دوعدد(قابل تهیه ازداروخانه ها)
2-سرنگ 60سی سی یک عدد(قابل تهیه ازداروخانه ها)
3-شیلنگ سرم (قابل تهیه ازداروخانه ها)
4-ساچمه فلزی دوعدد(قابل تهیه ازتعمیرگاه های دوچرخه)
5-چسب دوقلو
روش ساخت:

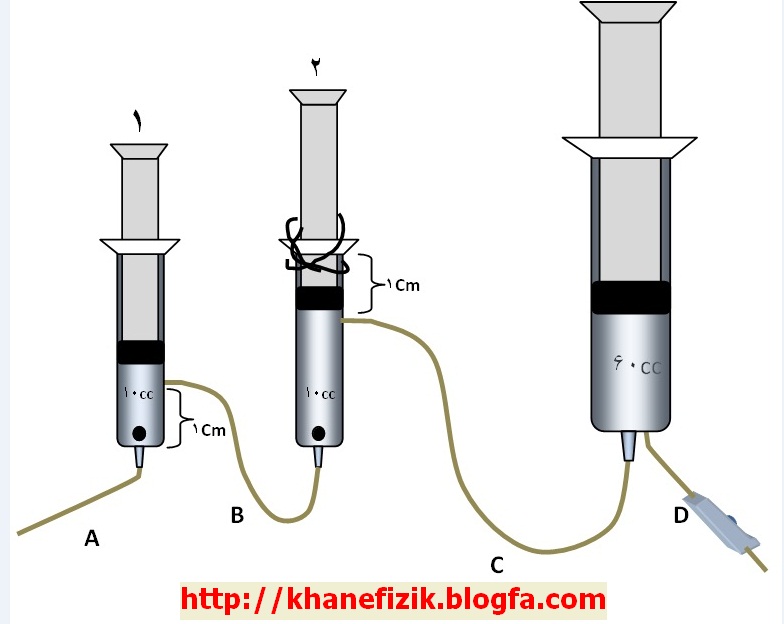

-شیلنگ A (شیلنگ مخزن) به طول 20cm راهمانندشکل به ا نتهای سرنگ 1وصل می کنیم
-سرنگهای1و2 ( 10سی سی) رامطابق شکل ازمحلهای نشان داده شده سوراخ کرده
سپس شیلنگ B به طول10cm را همانندشکل ازیک طرف توسط چسب به
سرنگ 1وسردیگرآن رابه انتهای سرنگ 2 وصل می کنیم
- شیلنگ C به طول20cm را همانندشکل ازیک طرف توسط چسب به
سرنگ 2 وسردیگرآن را به انتهای سرنگ 60 سی سی وصل می کنیم

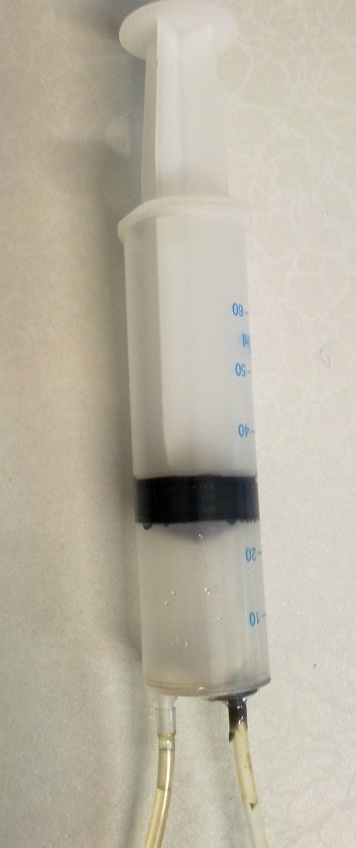

-سرنگ 60 سی سی راازانتهاسوراخ می کنیم وشیلنگ D (شیلنگ
تخلیه) را به طول20cm به آن وصل می کنیم
-ساچمه های فلزی رادرون سرنگهای 1و2می اندازیم

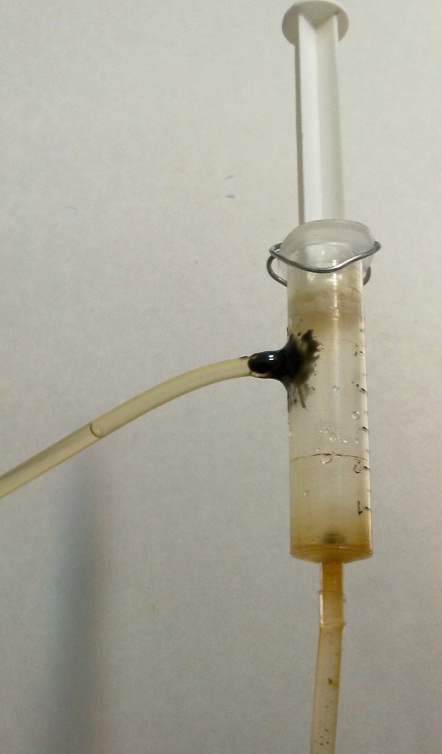

-پیستون سرنگ 2را توسط یک سیم فلزی به بدنه سرنگ محکم بسته تادرحین کارحرکتی نداشته باشد
-شیرتخلیه(شیرقطع وصل سرم)رابه انتهای شیلنگDوصل می کنیم

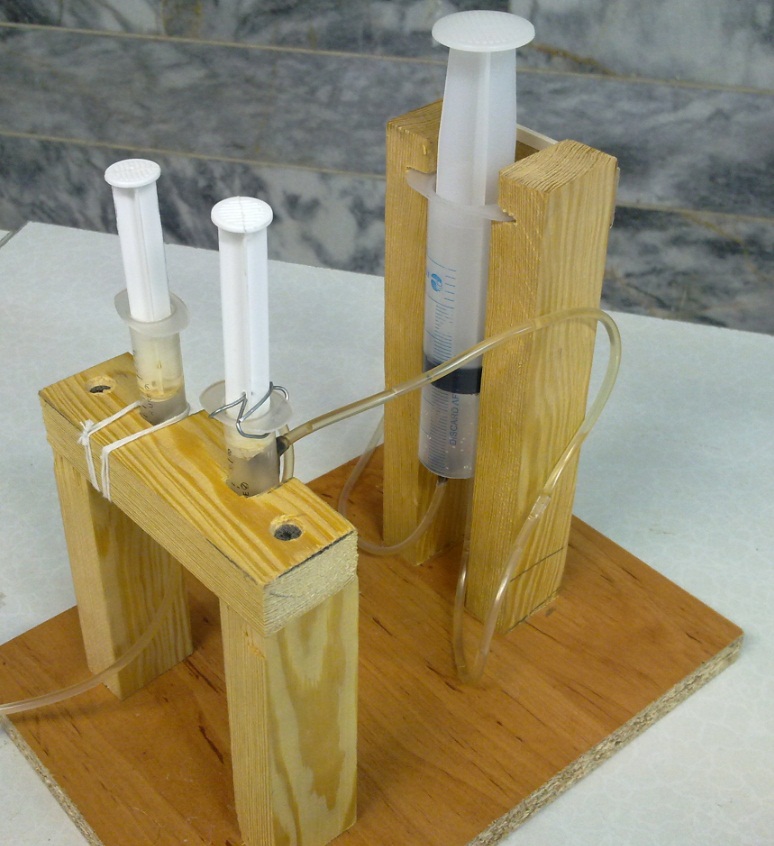

-پایه چوبی همانندشکل آماده کرده ومجموعه جک رادرون آن قرار می دهیم(کپی برداری باذکرمنبع بلامانع است)
(کپی برداری باذکرمنبع بلامانع است)
طراحی وساخت: علی ثروت
